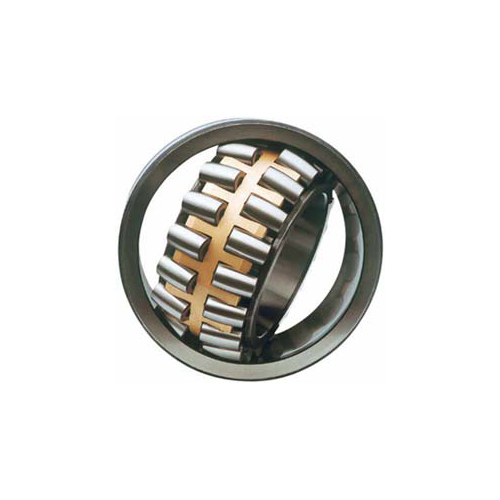

Σφαιρικός κυλίνδρος που φέρει χαμηλή δόνηση

Σφαιρικά ρουλεμάν για δονητικές οθόνες: Πλεονεκτήματα προϊόντος, χαρακτηριστικά και διαδικασίες παραγωγής

I. Πλεονεκτήματα προϊόντων

1. Ανώτερη αυτο-ευθυγραμμιστική απόδοση

Με τη μοναδική δομή κυλίνδρων διπλής σειράς και το σφαιρικό σχεδιασμό του Raceway, το σφαιρικό ρουλεμάν για δονητικές οθόνες μπορεί να ρυθμίσει αυτόματα το κέντρο του άξονα όταν το πλαίσιο οθόνης εκτρέπεται σημαντικά λόγω των κραδασμών. Αυτό εξασφαλίζει την κανονική λειτουργία όλων των εξαρτημάτων, αποφεύγοντας αποτελεσματικά τη συγκέντρωση της τοπικής πίεσης και την πρώιμη αποτυχία που προκαλείται από την κακή ευθυγράμμιση και επεκτείνοντας σε μεγάλο βαθμό τη διάρκεια ζωής τόσο του ρουλεμάν όσο και ολόκληρης της δονητικής οθόνης.

2. Υψηλή χωρητικότητα μεταφοράς φορτίου

Μπορεί να αντέξει τόσο τα ακτινικά φορτία όσο και τα αμφίδρομα αξονικά φορτία, ικανοποιώντας τις πολύπλοκες απαιτήσεις φορτίου των δονητικών οθονών κατά την εξέταση διαφορετικών υλικών. Κατά τη διαχείριση των μεγάλων σωματιδίων, των υλικών υψηλής ποιότητας, των βέλτιστων σχεδιασμένων κυλίνδρων και των διαδρόμων μέσα στο ρουλεμάν εξασφαλίζουν ομοιόμορφη κατανομή του στρες επαφής, τη διάσπαση των φορτίων, την πρόληψη της φθοράς και της κόπωσης των κυλίνδρων και των διαδρόμων και τη διατήρηση της σταθερής λειτουργίας του εξοπλισμού.

3. Εξαιρετική αντίσταση κρούσης

Οι δονητικές οθόνες δημιουργούν έντονη δόνηση και κρούση κατά τη λειτουργία. Το σφαιρικό ρουλεμάν παρουσιάζει εξαιρετική αντοχή στην κρούση, επιτρέποντάς του να αντέχει σε τέτοιες σκληρές συνθήκες εργασίας και να εξασφαλίζει αξιόπιστη λειτουργία εξοπλισμού.

Ii. Χαρακτηριστικά προϊόντος

1 δομικό σχέδιο

Ο εξωτερικός δακτύλιος υιοθετεί έναν ενιαίο κοινόχρηστο σφαιρικό αγώνα, ενώ ο εσωτερικός δακτύλιος έχει σχεδιαστεί με δύο διαδρομές σε κεκλιμένη γωνία, σχηματίζοντας μια συμμετρική ή ασύμμετρη διάταξη κυλίνδρων. Το κέντρο της καμπυλότητας του εξωτερικού δακτυλίου συμπίπτει με το κέντρο εδράνου, επιτρέποντας μια αυτο-ευθυγραμμιστική γωνία 1-2,5 °, η οποία μπορεί να αντισταθμίσει τις αποκλίσεις κάμψης άξονα ή αποκλίσεις εγκατάστασης.

2. Τύποι κυλίνδρων

Υπάρχουν κυρίως δύο τύποι: συμμετρικοί κυλίνδρους και ασύμμετροι κυλίνδρους.

Συμμετρικοί κύλινδροι: Οι σφαιρικοί κύλινδροι διατεταγμένοι συμμετρικά, βελτιστοποιώντας την κατανομή φορτίου και τη μείωση της τριβής, κατάλληλα για εφαρμογές υψηλής ταχύτητας.

Ασύμμετρες κυλίνδρους: ακανόνιστα διαμορφωμένοι κύλινδροι με σταθερές νευρώσεις στον εσωτερικό δακτύλιο, που τώρα χρησιμοποιούνται κυρίως σε σενάρια συντήρησης.

3 δομές κλουβιών

Οι συνήθεις τύποι περιλαμβάνουν τον τύπο Ε, CA, CC και MA:

Τύπος Ε: Χρησιμοποιεί συμμετρικούς σφαιρικούς κυλίνδρους, χωρίς σταθερές νευρώσεις στον εσωτερικό δακτύλιο, αλλά μια κινητή μεσαία πλευρά που καθοδηγείται από το κλουβί. Το κλουβί είναι μια δομή σφράγισης χαλύβδιου με σβήσιμο δύο τεμαχίων.

Τύπος CA: υιοθετεί ένα ενσωματωμένο κλουβί με ορείχαλκο, με μικρές πλευρές και στις δύο πλευρές του εσωτερικού δακτυλίου και χωρίς τη μεσαία φλάντζα. Οι κύλινδροι είναι διατεταγμένοι συμμετρικά, προσφέροντας υψηλή ακαμψία και αντοχή στην κρούση.

Τύπος CC: Χρησιμοποιεί ένα διαχωρισμένο κλουβί από χάλυβα, χωρίς νευρώσεις στον εσωτερικό δακτύλιο και κινητά αποστάτες μεταξύ κυλίνδρων, μειώνοντας το βάρος, μειώνοντας την τριβή και αυξάνοντας την περιοριστική ταχύτητα.

Τύπος MA: Διαθέτει ένα στερεό κλουβί χαλκού κράματος, με διπλό μισό στερεό κλουβί που καθοδηγείται από τον εξωτερικό δακτύλιο. Η επιφάνεια της εξωτερικής διαμέτρου είναι σφαιρική και ο εσωτερικός δακτύλιος έχει σταθερές νευρώσεις. Ο εξωτερικός καθοδηγούμενος σχεδιασμός ενισχύει την αντίσταση στην κρούση.

4. Επιλογή εκκαθάρισης

Το σφαιρικό ρουλεμάν για δονητικές οθόνες έχει ευρεία περιοχή ρύθμισης εκκαθάρισης, συνήθως ομάδες C3-C4, για να προσαρμοστεί στην παραγωγή θερμότητας και την επέκταση του άξονα υπό συνθήκες δόνησης.

Iii. Διαδικασίες παραγωγής

1. Επιλογή υλικού

Ο χάλυβας εδράνου χρωμίου υψηλού άνθρακα (π.χ. GCR15) χρησιμοποιείται γενικά για να εξασφαλίσει καλή αντοχή στη φθορά, σκληρότητα και δύναμη κόπωσης. Για ρουλεμάν με ειδικές απαιτήσεις, μπορούν να υιοθετηθούν υλικά υψηλότερης απόδοσης, όπως χάλυβα με καρκινικό ρουλεμάν.

2.

Συμπεριλαμβανομένης της στροφής των εσωτερικών/εξωτερικών δακτυλίων, της λείανσης των διαδρομών, της διαμόρφωσης και της λείανσης των κυλίνδρων κλπ. Απαιτείται υψηλή ακρίβεια κατεργασίας για να διασφαλιστεί ότι οι διαστασιολογικές ανοχές και οι γεωμετρικές ανοχές του ρουλεμάν πληρούν τις προδιαγραφές, εξασφαλίζοντας έτσι την απόδοση των εδράνων και τη διάρκεια ζωής. Για παράδειγμα, η ανοχή διαστάσεων είναι συνήθως P6, και η ανοχή λειτουργίας είναι P5.

3. Διαδικασίες θερμικής επεξεργασίας

Τα συστατικά του ρουλεμάν υφίστανται σβέση, σκλήρυνση και άλλες θεραπείες θερμότητας για τη βελτίωση της σκληρότητας, της δύναμης και της σκληρότητας, την ενίσχυση της συνολικής απόδοσης του ρουλεμάν.

4. Διαδικασίες επεξεργασίας επιφάνειας

Για να βελτιωθεί η αντοχή στη φθορά, η αντίσταση στη διάβρωση και η αντίσταση στην κόπωση, μπορούν να εφαρμοστούν ειδικές επιφανειακές θεραπείες όπως η νιτρίδωση και η σκληρή χρωμίου στην επιφάνεια του εδράνου.

5. Διαδικασίες συναρμολόγησης

Επεξεργασμένοι εσωτερικοί/εξωτερικοί δακτύλιοι, κυλίνδρους, κλουβιά και άλλα εξαρτήματα συναρμολογούνται. Κατά τη διάρκεια της συναρμολόγησης, η εκκαθάριση και η ακρίβεια της συναρμολόγησης ελέγχονται αυστηρά για να εξασφαλιστεί η ομαλή και αξιόπιστη λειτουργία του εδράνου.
