1. Βασικά πλεονεκτήματα
Συνδυασμένη χωρητικότητα φορτίου: Οι σπειροειδείς κύλινδροι διαθέτουν καμπύλη επιφάνεια σε σχήμα τυμπάνου, που τους επιτρέπει να φέρουν ταυτόχρονα ακτινικά φορτία, αμφίδρομα αξονικά φορτία και ροπές ανατροπής. Δεν χρειάζονται πρόσθετα ρουλεμάν ώσης, απλοποιώντας τη δομή του εξοπλισμού.
Λειτουργία αυτοευθυγράμμισης: Η κυρτή επαφή μεταξύ κυλίνδρων και αυλακώσεων επιτρέπει μια απόκλιση εγκατάστασης ≤1,5° μεταξύ του άξονα και του περιβλήματος του ρουλεμάν, αντισταθμίζοντας τα σφάλματα κεντραρίσματος.
Μεγάλη διάρκεια ζωής και υψηλή ακαμψία: Η επαφή γραμμής εξασφαλίζει ομοιόμορφη κατανομή δύναμης και χαμηλή φθορά, με διάρκεια ζωής 30% μεγαλύτερη από τα συνηθισμένα σφαιρικά ρουλεμάν. Η ακτινική ακαμψία πληροί τις απαιτήσεις μετάδοσης ακριβείας.
2. Βασικά χαρακτηριστικά

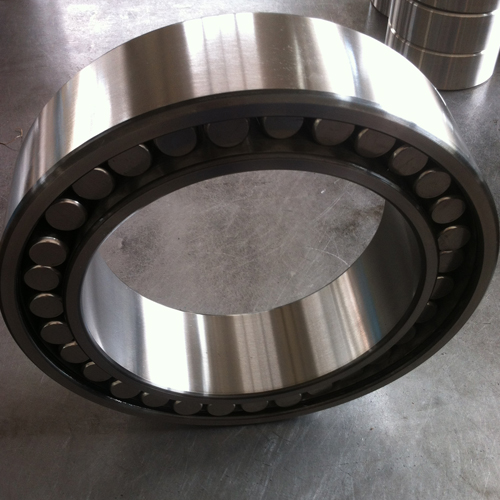

Δομή: Αποτελείται από εξωτερικό δακτύλιο, εσωτερικό δακτύλιο, σπειροειδείς κυλίνδρους CARB και συμπαγή κλωβό. διατίθεται σε ανοιχτό τύπο ή με σφραγίδες επαφής.
Κύλινδροι: Καμπυλωτό σχέδιο σε σχήμα τυμπάνου, διάμετρος 4-30mm, σκληρότητα HRC 60-65, τραχύτητα επιφάνειας Ra ≤ 0,05μm.
Ακρίβεια: Κανονικοί βαθμοί P0/P6, μοντέλα ακριβείας έως P5. ακτινικό διάκενο προαιρετικό στην Κλάση C2-C4.
3. Βασικές Διαδικασίες Παραγωγής
Κύλινδροι: Ο χάλυβας ρουλεμάν (SUJ2) υπόκειται σε ψυχρή διαβάθμιση → σβήσιμο → λείανση καμπύλης επιφάνειας → υπερφινίρισμα, με ανοχή προφίλ ≤ 0,002 mm.
Δακτύλιοι: Σφυρηλάτηση → τόρνευση → θερμική επεξεργασία → λείανση με κυρτή ράγα, με σφαιρικότητα ≤ 0,003mm.
Συναρμολόγηση: Ταξινόμηση κυλίνδρων → ακριβής εγκατάσταση βελόνας σε κλουβί → δοκιμή απόδοσης αυτοευθυγράμμισης για διασφάλιση της ικανότητας αντιστάθμισης απόκλισης.
4. Μέθοδος Χρήσης
Εγκατάσταση: Εσωτερικός δακτύλιος θερμής τοποθέτησης (80-100℃), εξωτερικός δακτύλιος με προσαρμογή μετάβασης (διάτρηση περιβλήματος H7). αποφύγετε τη μονόπλευρη έδραση δύναμης.
Λίπανση: Μοντέλα ανοιχτού τύπου γεμάτα με γράσο με βάση το λίθιο ακραίας πίεσης (1/3-1/2 εσωτερικού χώρου), λιπασμένο κάθε 2000-4000 ώρες. Τα σφραγισμένα μοντέλα έχουν μεγαλύτερες περιόδους χωρίς συντήρηση.
5. Πεδίο εφαρμογής
Καλύπτει ρολά πρέσας μηχανών χαρτιού, κιβώτια ταχυτήτων ανεμογεννητριών, άξονες μηχανών χύτευσης με έγχυση, θραυστήρες εξόρυξης κ.λπ., κατάλληλοι για συνθήκες εργασίας με πολλαπλά φορτία και κακό κεντράρισμα.
6. Προφυλάξεις
Απαγόρευση υπερφόρτωσης. η ροπή ανατροπής δεν πρέπει να υπερβαίνει το 15% του ακτινικού φορτίου.
Διατηρήστε καθαρό κατά την εγκατάσταση για να αποτρέψετε τις ακαθαρσίες να επηρεάσουν τη λειτουργία αυτοευθυγράμμισης. ελέγχετε τακτικά την κατάσταση του κλουβιού.
7. Συσκευασία και Μεταφορά
Ατομική συσκευασία: Άκαμπτο πλαστικό κουτί + αντισκωριακό χαρτί. Συσκευασία χύμα: Κυματοειδές κουτιά με χωρίσματα αφρού EPE, ≤ 25kg το καθένα.
Αποφύγετε τη στοίβαξη πάνω από 2 στρώσεις κατά τη μεταφορά. αποθηκεύεται σε ξηρές αποθήκες με διάρκεια ζωής 12 μήνες. Ελέγχετε τις αντισκωριακές συνθήκες κάθε 6 μήνες.
