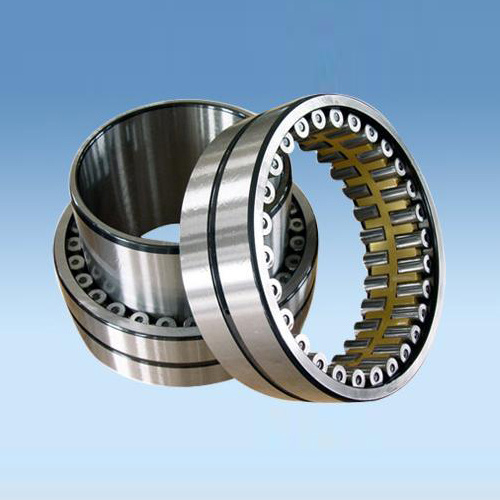

Κυλινδρικά ρουλεμάν τεσσάρων σειρών

Κυλινδρικά ρουλεμάν τεσσάρων σειρών: Χαρακτηριστικά, διεργασίες και οδηγίες εφαρμογής

Τα κυλινδρικά ρουλεμάν τεσσάρων σειρών είναι ένας τύπος ρουλεμάν με μοναδικά πλεονεκτήματα και ευρείες εφαρμογές. Παρακάτω ακολουθεί μια αναλυτική εισαγωγή:

Πλεονεκτήματα προϊόντος

Υψηλή ακτινική φέρουσα ικανότητα: Εξοπλισμένα με τέσσερις σειρές κυλίνδρων, τα κυλινδρικά ρουλεμάν κυλίνδρων τεσσάρων σειρών μπορούν να κατανείμουν αποτελεσματικά τα ακτινικά φορτία σε περισσότερα σημεία επαφής. Η φέρουσα ικανότητα τους είναι περίπου διπλάσια από αυτή των κυλινδρικών ρουλεμάν διπλής σειράς, επιτρέποντάς τους να αντέχουν τεράστιες ακτινικές δυνάμεις και καθιστώντας τα κατάλληλα για συνθήκες εργασίας βαρέως φορτίου.

Χαμηλός συντελεστής τριβής: Η γραμμική επαφή μεταξύ κυλίνδρων και διαδρόμων οδηγεί σε μικρό συντελεστή τριβής, ο οποίος μειώνει την απώλεια ενέργειας, βελτιώνει την απόδοση λειτουργίας του εξοπλισμού, ελαχιστοποιεί τη φθορά και παρατείνει τη διάρκεια ζωής του ρουλεμάν.

Υψηλή περιστροφική ακρίβεια: Συνήθως κατασκευάζονται σύμφωνα με τα πρότυπα ανοχής εξωτερικής διάστασης P6 και ακρίβειας εκκένωσης P5, μπορούν να εξασφαλίσουν την ακρίβεια περιστροφής του άξονα και να εγγυηθούν τη σταθερότητα και την αξιοπιστία της λειτουργίας του εξοπλισμού.

Εξαιρετική απόδοση απαγωγής θερμότητας: Ο σχεδιασμός κυλίνδρων τεσσάρων σειρών παρέχει μεγαλύτερη επιφάνεια απαγωγής θερμότητας, η οποία βοηθά στην αποτελεσματική διάχυση της θερμότητας κατά τη λειτουργία υψηλής ταχύτητας ή υψηλού φορτίου, στη μείωση της θερμοκρασίας του ρουλεμάν και στη βελτίωση της θερμικής σταθερότητας του ρουλεμάν.

Χαρακτηριστικά Προϊόντος

Συμπαγής δομή: Τα κυλινδρικά ρουλεμάν τεσσάρων σειρών διαθέτουν συμπαγή δομή και υψηλή ακαμψία. Μπορούν να επιτύχουν υψηλή φέρουσα ικανότητα σε περιορισμένο χώρο, ικανοποιώντας τις απαιτήσεις του εξοπλισμού για μέγεθος και απόδοση ρουλεμάν.

Δυνατότητα διαχωρισμού: Ως διαχωρίσιμα ρουλεμάν, οι δακτύλιοι και τα συγκροτήματα στοιχείων κύλισης μπορούν εύκολα να διαχωριστούν, διευκολύνοντας τον καθαρισμό, την επιθεώρηση, την εγκατάσταση και την αποσυναρμολόγηση των ρουλεμάν.

Διαφοροποιημένα κλουβιά: Οι κατασκευές κλουβιών περιλαμβάνουν τύπους συμπαγούς ορείχαλκου, συγκολλημένου πυλώνα και χυτοσίδηρου. Μπορούν να επιλεγούν κατάλληλοι κλωβοί με βάση διαφορετικές απαιτήσεις εφαρμογής και συνθήκες εργασίας για να διασφαλιστεί η ομοιόμορφη κατανομή των κυλίνδρων και η καλή λίπανση.

Εναλλάξιμοι εσωτερικοί δακτύλιοι: Οι εσωτερικοί δακτύλιοι δεν έχουν νευρώσεις, επιτρέποντας τη χωριστή εγκατάσταση εσωτερικών δακτυλίων και εξωτερικών συγκροτημάτων δακτυλίων. Επιπλέον, οι εσωτερικοί δακτύλιοι είναι εναλλάξιμοι, καθιστώντας τη συντήρηση και την αντικατάσταση του ρουλεμάν πιο βολική και αποτελεσματική.

Διαδικασίες Παραγωγής

Επεξεργασία Ακρίβειας: Οι επιφάνειες αυλακώσεων και κυλίνδρων απαιτούν λείανση ακριβείας για να διασφαλιστεί η ακρίβεια διαστάσεων και η ποιότητα της επιφάνειας. Για παράδειγμα, η διαδικασία της ταυτόχρονης κατεργασίας δύο σειρών ιπποδρομιών με διπλούς τροχούς λείανσης μπορεί να βελτιώσει την ακρίβεια και την αποτελεσματικότητα της κατεργασίας.

Θερμική επεξεργασία: Οι εσωτερικοί δακτύλιοι, οι εξωτερικοί δακτύλιοι και οι κύλινδροι συνήθως υποβάλλονται σε επεξεργασία επιφανειακής ενανθράκωσης και σκλήρυνσης για να ενισχυθεί η σκληρότητα της επιφάνειας και η αντοχή στη φθορά, βελτιώνοντας την ανθεκτικότητα του ρουλεμάν και την αντοχή στην κόπωση.

Διαδικασία συναρμολόγησης: Η απόσταση συναρμολόγησης και η εσωτερική απόσταση πρέπει να ελέγχονται αυστηρά για να διασφαλίζεται η περιστροφική ακρίβεια και σταθερότητα του ρουλεμάν. Εν τω μεταξύ, πρέπει να δοθεί προσοχή στη θέση εγκατάστασης του κλωβού και στη σειρά διάταξης των κυλίνδρων για την αποφυγή σφαλμάτων συναρμολόγησης.

Μέθοδοι Χρήσης

Σωστή εγκατάσταση: Κατά την εγκατάσταση, θα πρέπει να διασφαλίζεται η ακρίβεια προσαρμογής μεταξύ του ρουλεμάν, του άξονα και του περιβλήματος του ρουλεμάν και θα πρέπει να υιοθετούνται κατάλληλες μέθοδοι εγκατάστασης, όπως η θερμή ή η κρύα τοποθέτηση. Για κυλινδρικά ρουλεμάν κυλίνδρων τεσσάρων σειρών που χρησιμοποιούνται σε ελασματουργεία, θα πρέπει να δοθεί προσοχή στο διάκενο και τη σχέση ζευγαρώματος του ρουλεμάν κατά την εγκατάσταση για να διασφαλιστεί η κανονική λειτουργία.

Λογική λίπανση: Το κατάλληλο γράσο ή λιπαντικό θα πρέπει να επιλέγεται με βάση τις συνθήκες εργασίας του ρουλεμάν. Η κατάσταση λίπανσης θα πρέπει να ελέγχεται τακτικά και το γράσο θα πρέπει να αναπληρώνεται ή να αντικαθίσταται εγκαίρως. Γενικά, υπό συνθήκες εργασίας υψηλής θερμοκρασίας, υψηλής ταχύτητας ή μεγάλου φορτίου, θα πρέπει να επιλέγεται γράσο με καλή αντίσταση σε υψηλή θερμοκρασία και απόδοση κατά της φθοράς.

Τακτική συντήρηση: Η κατάσταση λειτουργίας του ρουλεμάν, συμπεριλαμβανομένης της θερμοκρασίας, των κραδασμών και του θορύβου, θα πρέπει να ελέγχεται τακτικά. Εάν εντοπιστούν μη φυσιολογικές συνθήκες, το μηχάνημα θα πρέπει να τεθεί αμέσως εκτός λειτουργίας για επιθεώρηση. Επιπλέον, το ρουλεμάν θα πρέπει να καθαρίζεται και να επιθεωρείται τακτικά για να ελέγχεται για ελαττώματα όπως φθορά, ρωγμές και ξεφλούδισμα σε αυλάκια, κυλίνδρους, κλουβιά και άλλα εξαρτήματα.

Εφαρμοστέο Πεδίο εφαρμογής

Μεταλλουργική Βιομηχανία: Χρησιμοποιείται κυρίως στα τμήματα με λαιμό ρολού των ελασματουργείων, συμπεριλαμβανομένων των εφεδρικών κυλίνδρων, των ενδιάμεσων κυλίνδρων και των κυλίνδρων εργασίας από ελασματουργεία πλάκας, μακριού προϊόντος και χάλυβα. Μπορούν επίσης να χρησιμοποιηθούν σε άλλο εξοπλισμό έλασης όπως ανθόμυλοι.

Βαριά μηχανήματα: Τα κυλινδρικά ρουλεμάν τεσσάρων σειρών χρησιμοποιούνται επίσης ευρέως σε εξοπλισμό βαρέων μηχανημάτων που πρέπει να αντέχουν υψηλά ακτινικά φορτία, όπως μηχανήματα εξόρυξης και μεγάλα κιβώτια ταχυτήτων.

Σημειώσεις

Αποφύγετε τα αξονικά φορτία: Τα κυλινδρικά ρουλεμάν κυλίνδρων τεσσάρων σειρών δεν μπορούν να αντέξουν αξονικές δυνάμεις. Τα αξονικά φορτία πρέπει να αποφεύγονται κατά τη χρήση, διαφορετικά μπορεί να καταστραφεί το ρουλεμάν.

Αποτρέψτε τη λειτουργία υπερφόρτωσης: Αν και τα κυλινδρικά ρουλεμάν τεσσάρων σειρών έχουν υψηλή φέρουσα ικανότητα, η λειτουργία υπερφόρτωσης θα πρέπει να αποφεύγεται για να μην επηρεάζεται η διάρκεια ζωής του ρουλεμάν.

Διατηρήστε την καθαριότητα: Το ρουλεμάν και το περίβλημα του ρουλεμάν θα πρέπει να διατηρούνται καθαρά για να αποτρέπεται η είσοδος ξένων ουσιών όπως σκόνη και υπολείμματα στο εσωτερικό του ρουλεμάν και να επηρεαστεί η κανονική λειτουργία του.

Συσκευασία και Μεταφορά

Συσκευασία: Τα κυλινδρικά ρουλεμάν τεσσάρων σειρών υιοθετούν γενικά εξειδικευμένες μεθόδους συσκευασίας. Για παράδειγμα, κάθε σετ ρουλεμάν τυλίγεται σε αντισκωριακό χαρτί, καλύπτεται με πλαστική σακούλα και στη συνέχεια τοποθετείται σε ένα ξύλινο κουτί συσκευασίας με προστατευτικές επενδύσεις για την αποφυγή σύγκρουσης και ζημιάς κατά τη μεταφορά.

Μεταφορά: Οι βίαιες δονήσεις και οι κρούσεις πρέπει να αποφεύγονται κατά τη μεταφορά. Θα πρέπει να υιοθετούνται ειδικά εργαλεία μεταφοράς και μέθοδοι στερέωσης για να διασφαλίζεται η σταθερότητα των ρουλεμάν κατά τη μεταφορά. Εν τω μεταξύ, πρέπει να δοθεί προσοχή στη θερμοκρασία και την υγρασία του περιβάλλοντος μεταφοράς για να αποφευχθεί η επίδραση των ρουλεμάν από την υγρασία και την υψηλή θερμοκρασία.
