1. Βασικά πλεονεκτήματα
Ανώτερη ακτινική ικανότητα μεταφοράς φορτίου: Διπλές σειρές κυλίνδρων έρχονται σε επαφή γραμμής με ράγες και το ακτινικό ονομαστικό δυναμικό φορτίο είναι πάνω από 60% υψηλότερο από αυτό των μοντέλων μιας σειράς. Μπορεί να αντέξει βαριά φορτία και κρουστικά φορτία, κατάλληλο για εξοπλισμό βαρέως τύπου.
Υψηλή ακτινική ακαμψία: Οι δύο σειρές κυλίνδρων είναι συμμετρικά κατανεμημένες για ισορροπημένη μετάδοση δύναμης, με ακτινική ακαμψία 50% υψηλότερη από τους τύπους μονής σειράς, μειώνοντας την παραμόρφωση των αξόνων ή των αξόνων μετάδοσης.
Προσαρμοστικότητα ευρείας ταχύτητας: Εξοπλισμένο με κλουβί διπλής σειράς για ξεχωριστούς κυλίνδρους, η οριακή ταχύτητα φτάνει τα 6000 r/min, ικανοποιώντας τις απαιτήσεις τόσο βαρέως φορτίου όσο και μεσαίας-υψηλής ταχύτητας.
2. Βασικά χαρακτηριστικά

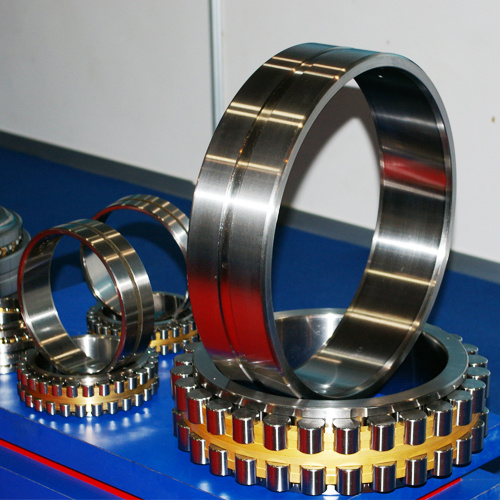

Δομή: Αποτελείται από εξωτερικό δακτύλιο, εσωτερικό δακτύλιο, κυλινδρικούς κυλίνδρους διπλής σειράς και κλουβί διπλής απόστασης. Ορισμένα μοντέλα διαθέτουν σφραγίδες διπλής όψης/καλύμματα σκόνης.
Ρολά: Διάμετρος 5-25mm, λόγος μήκους προς διάμετρο 1,1-2,2, σκληρότητα HRC 60-64, τραχύτητα επιφάνειας Ra ≤ 0,08μm.
Ακρίβεια: Κανονικοί βαθμοί P0/P6, μοντέλα ακριβείας έως P5. ακτινικό διάκενο ρυθμιζόμενο ανάλογα με τις συνθήκες εργασίας (Κλάση C2-C4).
3. Βασικές Διαδικασίες Παραγωγής
Κύλινδροι: Ο χάλυβας ρουλεμάν (SUJ2) υπόκειται σε ψυχρή πλήρωση → σβήσιμο → λείανση χωρίς κέντρο → υπερφινίρισμα, με κυλινδρικότητα ≤ 0,002 mm.
Δακτύλιοι: Σφυρηλάτηση → τόρνευση → θερμική επεξεργασία → σύγχρονη λείανση διπλών αυλακώσεων, με παραλληλισμό οδοστρώματος ≤ 0,003 mm.
Συναρμολόγηση: Ταξινόμηση κυλίνδρων διπλής σειράς → σύγχρονη τοποθέτηση βελόνας στον κλωβό → επιθεώρηση διάκενου για εξασφάλιση ομοιόμορφης δύναμης και στις δύο σειρές.
4. Μέθοδος χρήσης
Εγκατάσταση: Εσωτερικός δακτύλιος τοποθετημένος εν θερμώ (80-110℃), εξωτερικός δακτύλιος ψυχρής πίεσης στο περίβλημα ρουλεμάν. ανοχές προσαρμογής: ημερολόγιο m6, οπή περιβλήματος H7. Το ρουλεμάν δύναμης μιας σειράς απαγορεύεται.
Λίπανση: Μοντέλα ανοιχτού τύπου γεμάτα με γράσο με βάση το λίθιο ακραίας πίεσης (1/2-2/3 του εσωτερικού χώρου), που λιπαίνεται εκ νέου κάθε 1500-3000 ώρες. Τα σφραγισμένα μοντέλα έχουν μεγαλύτερες περιόδους χωρίς συντήρηση.
5. Πεδίο εφαρμογής
Καλύπτει άξονες ανεμογεννητριών, κυλίνδρους εργασίας ελασματουργείου, μεγάλους ρότορες κινητήρα, τύμπανα γερανών κ.λπ., κατάλληλους για βαριά μηχανήματα και εξοπλισμό ακριβείας που απαιτεί μεγάλο φορτίο και υψηλή ακαμψία.
6. Προφυλάξεις
Τα αξονικά φορτία απαγορεύονται. χρησιμοποιήστε με ρουλεμάν ώσης εάν χρειάζεται. Εξασφαλίστε ομοιόμορφη επαφή μεταξύ των κυλίνδρων διπλής σειράς και των διαδρόμων κατά την εγκατάσταση.
Τοποθετήστε προστατευτικά καλύμματα σε περιβάλλοντα με σκόνη. ελέγχετε τακτικά την ακεραιότητα του κλουβιού για να αποφύγετε τη λοξή και εμπλοκή του κυλίνδρου.
7. Συσκευασία και Μεταφορά
Ατομική συσκευασία: Άκαμπτο πλαστικό κουτί + αντισκωριακό χαρτί. Συσκευασία χύμα: Κυματοειδές κουτιά με χωρίσματα αφρού EPE, ≤ 25kg το καθένα.
Αποφύγετε τη στοίβαξη πάνω από 2 στρώσεις κατά τη μεταφορά. αποθήκευση σε ξηρές αποθήκες με διάρκεια ζωής 12 μήνες. Ελέγχετε τις αντισκωριακές συνθήκες κάθε 6 μήνες.
Μελέτη περίπτωσης: Γερμανικός κατασκευαστής μηχανών CNC - Βαυαρία, Γερμανία
Ιστορικό πελάτη:
Κατασκευαστής κέντρου κατεργασίας CNC μεσαίου μεγέθους κοντά στο Μόναχο, που παράγει 120+ μηχανές ετησίως για την ευρωπαϊκή αλυσίδα εφοδιασμού αυτοκινήτων.
Πριν από το Redmay Bearing (2023):
❌ Ποσοστό αστοχίας ρουλεμάν άξονα: 8,7% κατά τη διάρκεια της περιόδου εγγύησης
❌ Μέσος χρόνος διακοπής λειτουργίας ανά αποτυχία: 4,2 ημέρες
❌ Ετήσιο κόστος εγγύησης: 127.000 €
❌ Ποσοστό παραπόνων πελατών: 11,3%
Μετά τη μετάβαση σε Redmay DIN Standard Bearings (2024):
✅ Ποσοστό αστοχίας ρουλεμάν: 0,8% (μείωση 91%)
✅ Μηδενικές αξιώσεις εγγύησης τους πρώτους 8 μήνες
✅ Εξοικονόμηση ετήσιου κόστους εγγύησης: 116.000 €
✅ Η ικανοποίηση των πελατών βελτιώθηκε στο 98,6%
✅ Η παραγωγική απόδοση αυξήθηκε κατά 12,4%
"Η συνοχή των διαστάσεων των ρουλεμάν της Redmay ταιριάζει με αυτό που πληρώναμε προηγουμένως 3 φορές περισσότερο από γερμανικές μάρκες. Το τμήμα ποιότητας μας δεν έχει απορρίψει ούτε μία παρτίδα εδώ και 10 μήνες."
— Markus Weber, Διευθυντής Παραγωγής, Munich Precision Machinery GmbH
