1. Βασικά πλεονεκτήματα
Εξαιρετικά συμπαγής ακτινική διάσταση: Τα κυλιόμενα στοιχεία υιοθετούν λεπτές βελόνες (αναλογία διαστάσεων συνήθως ＞3), επιτρέποντας υψηλή χωρητικότητα φορτίου χωρίς στοιχεία κύλισης μεγάλης διαμέτρου. Η ακτινική δομική διάσταση είναι πάνω από 30% μικρότερη από αυτή των σφαιρικών ρουλεμάν της ίδιας προδιαγραφής, καθιστώντας το κατάλληλο για εξοπλισμό ακριβείας με περιορισμένο χώρο.
Υψηλή ικανότητα μεταφοράς φορτίου: Η μεγάλη επιφάνεια επαφής μεταξύ βελόνων και αυλακώσεων εξασφαλίζει ομοιόμορφη κατανομή φορτίου ανά μονάδα επιφάνειας. Το ακτινικό ονομαστικό δυναμικό φορτίο είναι πολύ υψηλότερο από αυτό των ένσφαιρων ρουλεμάν και των συνηθισμένων ρουλεμάν κυλίνδρων του ίδιου όγκου, προσαρμοσμένο σε συνθήκες εργασίας βαρέως φορτίου.
Διπλά πλεονεκτήματα Ακρίβειας και Ακαμψίας: Οι βελόνες υφίστανται λείανση ακριβείας και σε συνδυασμό με τη σχεδίαση δρόμου υψηλής ακρίβειας, η ακρίβεια περιστροφής μπορεί να φτάσει πάνω από την κατηγορία P5. Εν τω μεταξύ, η συμπαγής δομή παρέχει εξαιρετική ακτινική ακαμψία, μειώνοντας τη λειτουργική παραμόρφωση.
Ισορροπημένο κόστος και ενεργειακή απόδοση: Σε σύγκριση με άλλα ρουλεμάν της ίδιας ικανότητας μεταφοράς φορτίου, χρησιμοποιεί λιγότερο υλικό και έχει χαμηλότερο κόστος κατασκευής. Με μικρό συντελεστή τριβής κύλισης (συνήθως 0,0015), μπορεί να μειώσει την κατανάλωση ενέργειας του εξοπλισμού.
2. Βασικά χαρακτηριστικά

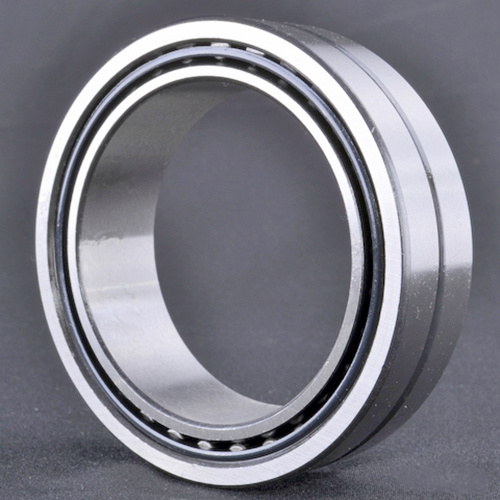

Δομική μορφή: Αποτελείται από εξωτερικό δακτύλιο, εσωτερικό δακτύλιο (ή χωρίς εσωτερικό δακτύλιο, που ταιριάζει άμεσα με το ημερολόγιο), βελόνες, κλουβί (ή δομή πλήρους συμπληρώματος). Ορισμένα μοντέλα είναι εξοπλισμένα με τσιμούχα (π.χ. ελαστικά στεγανοποιητικά διπλής όψης).
Χαρακτηριστικά στοιχείου κύλισης: Οι βελόνες έχουν συνήθως διάμετρο 2-10 mm και μήκος 5-50 mm, με τραχύτητα επιφάνειας Ra ≤ 0,1μm και σκληρότητα που φτάνει το HRC 60-65, εξασφαλίζοντας αντοχή στη φθορά και αντοχή στην κρούση.
Ευελιξία προσαρμογής: Ταξινομείται σε τύπους με εσωτερικό δακτύλιο, χωρίς εσωτερικό δακτύλιο, τραβηγμένο κύπελλο, συμπαγές εξωτερικό δακτύλιο κ.λπ.
Σφράγιση και λίπανση: Ορισμένα μοντέλα ενσωματώνουν ελαστικά στεγανοποιητικά ή καλύμματα μεταλλικής σκόνης για να μπλοκάρουν αποτελεσματικά τις ακαθαρσίες. Οι τύποι πλήρους συμπληρώματος είναι συνήθως προγεμισμένοι με γράσο, επεκτείνοντας τα διαστήματα συντήρησης.
3. Βασικές Διαδικασίες Παραγωγής
Κατασκευή βελόνων: Ο χάλυβας ρουλεμάν υψηλής καθαρότητας (SUJ2) υφίσταται ψυχρή διαμόρφωση → θερμική επεξεργασία (σβέση + σκλήρυνση χαμηλής θερμοκρασίας) → λείανση ακριβείας → στίλβωση επιφάνειας για εξασφάλιση ακρίβειας διαστάσεων και μηχανικών ιδιοτήτων.
Επεξεργασία Raceway: Οι εξωτερικοί/εσωτερικοί δακτύλιοι περνούν από σφυρηλάτηση → τόρνευση τραχιάς μηχανικής κατεργασίας → θερμική επεξεργασία (ενσωματωμένο σβήσιμο) → λείανση (εσωτερικός τροχός, εξωτερικός κύκλος) → υπερφινίρισμα, με σφάλμα στρογγυλότητας οδοστρώματος ≤ 0,002 mm.
Διαδικασία συναρμολόγησης: Ο τύπος κλουβιού υιοθετεί τη γραμμή συναρμολόγησης "διαλογή βελόνας → αυτόματη φόρτωση βελόνας → επιθεώρηση εκκαθάρισης". Ο τύπος πλήρους συμπληρώματος απαιτεί ειδικά εργαλεία για την ομαλή διάταξη της βελόνας, ακολουθούμενη από δοκιμή ευκαμψίας περιστροφής μετά τη συναρμολόγηση.
Επιθεώρηση ποιότητας: Καλύπτει την ακρίβεια διαστάσεων (δοκιμασμένο με μικρόμετρο, προβολέα), τη δοκιμή σκληρότητας (δοκιμαστής σκληρότητας Rockwell), την ακρίβεια περιστροφής (ελεγκτής περιστροφικής ακρίβειας ρουλεμάν) και τη δοκιμή ζωής (προσομοιωμένος ελεγκτής συνθηκών εργασίας).
4. Μέθοδος χρήσης
Προετοιμασία προεγκατάστασης:
Καθαρίστε τις επιφάνειες στερέωσης (γεμολόγιο, οπή περιβλήματος ρουλεμάν) για να αφαιρέσετε λεκέδες από λάδι, ρινίσματα σιδήρου και άλλες ακαθαρσίες. η τραχύτητα της επιφάνειας πρέπει να είναι ≤ Ra 0,8μm.
Ελέγξτε τις ανοχές των διαστάσεων του άξονα και του περιβλήματος του ρουλεμάν: η ανοχή προσαρμογής του περιοδικού είναι συνήθως g5/g6, η οπή του περιβλήματος του ρουλεμάν είναι H7.
Λειτουργία εγκατάστασης:
Μοντέλα με εσωτερικό δακτύλιο: Τοποθετήστε πρώτα θερμικά τον εσωτερικό δακτύλιο στο ημερολόγιο (θερμοκρασία θέρμανσης 80-100℃), μετά πιέστε τον εξωτερικό δακτύλιο στην οπή του περιβλήματος του ρουλεμάν (εφαρμόστε ομοιόμορφη δύναμη με ειδικό χιτώνιο πίεσης, αποφύγετε το άμεσο χτύπημα).
Μοντέλα χωρίς εσωτερικό δακτύλιο: Βεβαιωθείτε ότι η σκληρότητα του ημερολογίου είναι ≥ HRC 58, πιέστε απευθείας τον εξωτερικό δακτύλιο και, στη συνέχεια, εισάγετε τον άξονα στο συγκρότημα της βελόνας.
Σφραγισμένα μοντέλα: Δώστε προσοχή στην κατεύθυνση του χείλους στεγανοποίησης για να αποφύγετε την αντίστροφη εγκατάσταση που προκαλεί αστοχία στεγανοποίησης.
Συμπλήρωμα λίπανσης:
Μη προλιπασμένα μοντέλα: Γεμίστε με γράσο αντίστοιχης μάρκας (π.χ. γράσο με βάση το λίθιο) μετά την εγκατάσταση, με την ποσότητα πλήρωσης να αντιστοιχεί στο 1/3-1/2 του εσωτερικού χώρου του ρουλεμάν.
Τακτική συντήρηση: Συμπληρώστε γράσο κάθε 3-6 μήνες ανάλογα με τις συνθήκες εργασίας. συντομεύστε σε 1-2 μήνες σε σκληρά περιβάλλοντα.
5. Πεδίο εφαρμογής
Αυτοκινητοβιομηχανία: Κιβώτια ταχυτήτων, συμπλέκτες, διαφορικά, συστήματα διεύθυνσης, όπως ρουλεμάν συγχρονιστή σε χειροκίνητα κιβώτια ταχυτήτων.
Εξοπλισμός εργαλειομηχανών: Κιβώτια ατράκτου, μηχανισμοί τροφοδοσίας, πυργίσκοι εργαλείων, προσαρμογή στις ανάγκες συμπαγούς δομής των τόρνων ακριβείας και των κέντρων κατεργασίας.
Μηχανήματα Κατασκευών: Υδραυλικές αντλίες, ρουλεμάν εκσκαφέα περιστροφής, μεταδόσεις φορτωτών, που φέρουν μεγάλα φορτία και κρουστικά φορτία.
Οικιακές συσκευές και εξοπλισμός γραφείου: άξονες πλυντηρίου ρούχων, μηχανισμοί τροφοδοσίας χαρτιού εκτυπωτή, συμπιεστές κλιματισμού, εξισορρόπηση χώρου και απαιτήσεις απόδοσης.
Όργανα ακριβείας: Αρθρώσεις ρομπότ, ιατρικός εξοπλισμός (π.χ. περιστρεφόμενοι άξονες μηχανής CT), σενάρια που απαιτούν υψηλή ακρίβεια και χαμηλό θόρυβο.
6. Προφυλάξεις
Ταμπού εγκατάστασης: Μην χτυπάτε απευθείας τους δακτυλίους ή τις βελόνες των ρουλεμάν με ένα σφυρί για να αποφύγετε ρωγμές. Μην τοποθετείτε το ρουλεμάν υπό γωνία, διαφορετικά θα προκληθεί εμπλοκή της βελόνας.
Περιορισμός φορτίου: Μπορεί να αντέξει μόνο ακτινικά φορτία. Τα αξονικά φορτία απαγορεύονται αυστηρά (εκτός εάν χρησιμοποιούνται σε συνδυασμό με ρουλεμάν ώθησης), διαφορετικά η διάρκεια ζωής θα μειωθεί σημαντικά.
Περιβαλλοντικές απαιτήσεις: Αποφύγετε τη χρήση χωρίς προστασία σε σκονισμένα, υγρά (σχετική υγρασία ＞85%) και διαβρωτικά μεσαία περιβάλλοντα. τοποθετήστε προστατευτικά καλύμματα εάν είναι απαραίτητο.
Σημεία Συντήρησης: Καθαρίστε το παλιό γράσο πριν προσθέσετε νέο γράσο. Μην αναμιγνύετε γράσα διαφορετικών εμπορικών σημάτων. χρησιμοποιήστε ειδικούς εξολκείς για αποσυναρμολόγηση, απαγορεύστε την αναγκαστική αδιάκριτη.
Προειδοποίηση διάρκειας ζωής: Σταματήστε αμέσως το μηχάνημα για επιθεώρηση όταν παρουσιαστεί ασυνήθιστος θόρυβος (＞65dB), αύξηση θερμοκρασίας (υπέρβαση θερμοκρασίας περιβάλλοντος κατά 40℃) ή αυξημένοι κραδασμοί κατά τη λειτουργία.
7. Συσκευασία και Μεταφορά
Μέθοδοι συσκευασίας:
Ατομική συσκευασία: Πλαστικά κουτιά blister ή χάρτινοι σωλήνες με ρυθμιστικά υλικά (π.χ. αφρός) στο εσωτερικό για την αποφυγή σύγκρουσης.
Συσκευασία χύδην: Τοποθετήστε μεμονωμένες συσκευασίες σε κυματοειδές χαρτοκιβώτια, χωρισμένα με αφρό EPE μέσα. κάθε χαρτοκιβώτιο ζυγίζει ≤25 kg, με το μοντέλο, την ποσότητα, το μεικτό βάρος και άλλες πληροφορίες να επισημαίνονται εξωτερικά.
Συσκευασία εξαγωγής: Κάλυμμα με ξύλινες παλέτες, τυλιγμένο με ελαστική μεμβράνη για προστασία από την υγρασία. εγκαταστήστε προστατευτικά γωνιών στις γωνίες παλετών, σύμφωνα με τα πρότυπα μεταφοράς ISTA.
Απαιτήσεις μεταφοράς:
Χειριστείτε με προσοχή κατά τη μεταφορά, απαγορεύστε τη ρίψη. Το ύψος στοίβαξης δεν πρέπει να υπερβαίνει τις 3 στρώσεις.
Τα οχήματα μεταφοράς πρέπει να είναι στεγνά και καθαρά, αποφεύγοντας τη βροχή και την έκθεση στον ήλιο. θερμοκρασία ελεγχόμενη στους -20℃~+40℃.
Προσθέστε αδιάβροχο πανί για θαλάσσια μεταφορά για να αποτρέψετε τη διάβρωση του θαλασσινού νερού. επιδιόρθωση εμπορευμάτων για χερσαίες μεταφορές για αποφυγή ανακίνησης και σύγκρουσης κατά τη διέλευση.
Συνθήκες αποθήκευσης:
Αποθηκεύστε σε ξηρή και αεριζόμενη αποθήκη. Τοποθετήστε σανίδες ανθεκτικές στην υγρασία στο έδαφος. κρατήστε απόσταση ≥50 cm από τον τοίχο. Μην αποθηκεύετε με διαβρωτικά προϊόντα. Η περίοδος αποθήκευσης γενικά δεν υπερβαίνει τους 12 μήνες (απαιτείται τακτική περιστροφή και επιθεώρηση).
