Οδηγός επιλογής RB Crossed Roller Roller

Το διασταυρωμένο ρουλεμάν είναι ένα ρουλεμάν υψηλής ακρίβειας που έχει σχεδιαστεί για χρήση σε μηχανήματα ακριβείας, ιατρικό εξοπλισμό και άλλες εφαρμογές που απαιτούν ομαλή και ακριβή περιστροφή. Αυτός ο τύπος εδράνου χαρακτηριστικά ενσωματωμένες σφραγίδες για την προστασία από τη μόλυνση και την εξασφάλιση μακροχρόνιων επιδόσεων.

Βασικά χαρακτηριστικά:

• Σχεδιασμένο για μηχανήματα ακριβείας
• Κατάλληλο για ιατρικό εξοπλισμό
• Ολοκληρωμένες σφραγίδες για προστασία
• Ομαλή και ακριβής περιστροφή
• Μακροχρόνια απόδοση

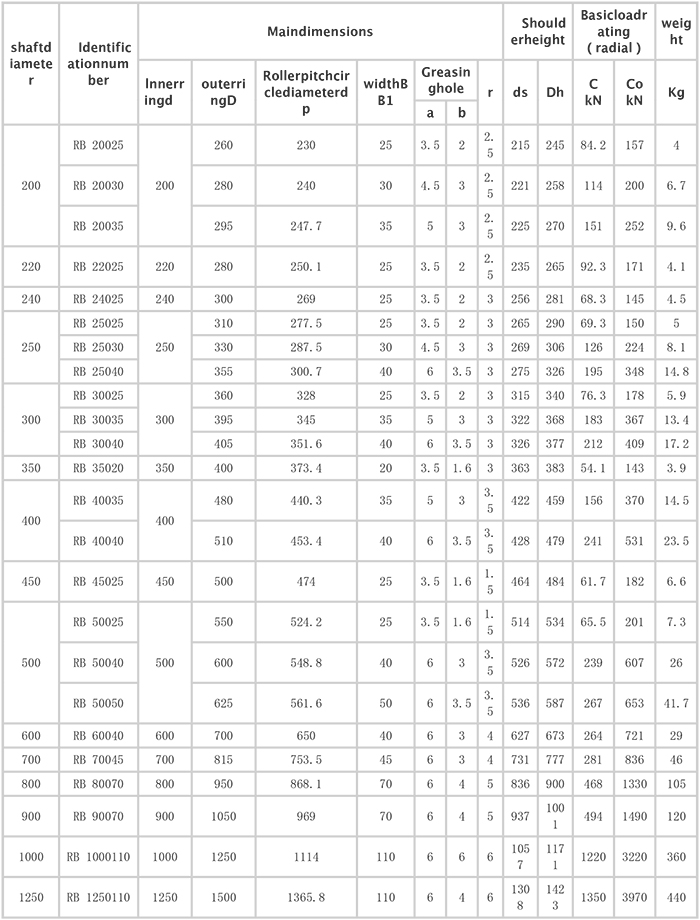

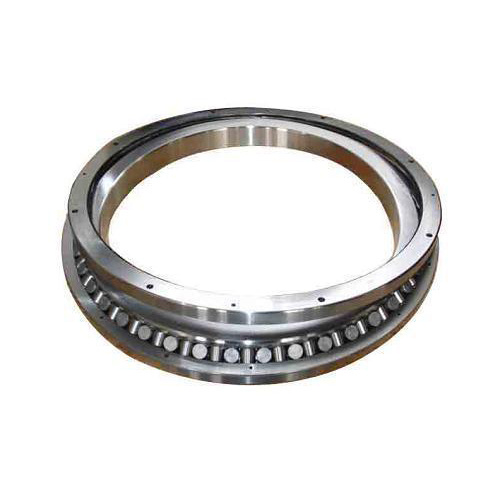

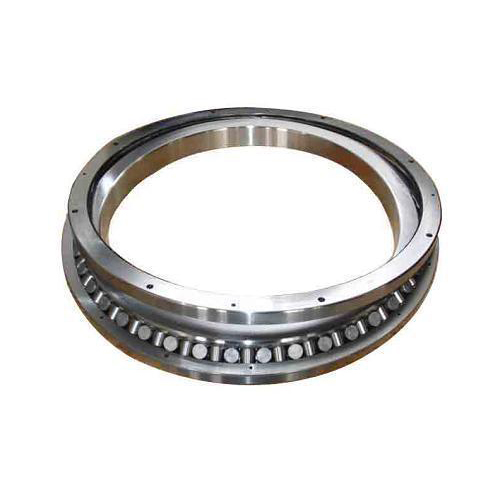

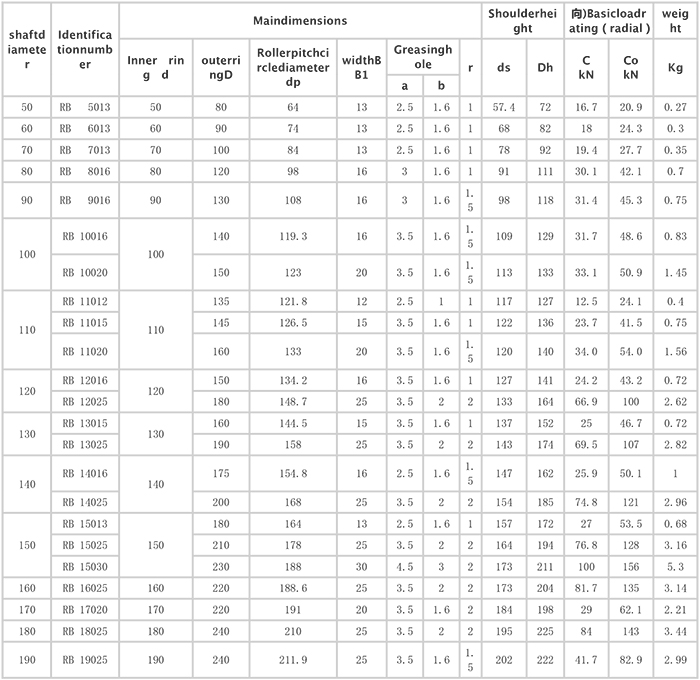

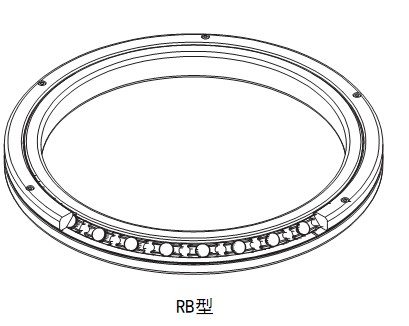

Τύπος RB (Διαχωρισμένος εξωτερικός δακτύλιος, για περιστροφή εσωτερικού δακτυλίου)

Αυτό το μοντέλο είναι ο βασικός τύπος των δακτυλίων σταυρωμένων κυλίνδρων, με ένα χωριστό εξωτερικό δακτύλιο και ένα εσωτερικό δακτύλιο ενσωματωμένο με το κύριο σώμα. Είναι πιο κατάλληλο για εξαρτήματα που απαιτούν υψηλή περιστροφική ακρίβεια του εσωτερικού δακτυλίου.

Για παράδειγμα, μπορεί να χρησιμοποιηθεί στο περιστρεφόμενο τμήμα του πίνακα ευρετηρίασης των εργαλείων.

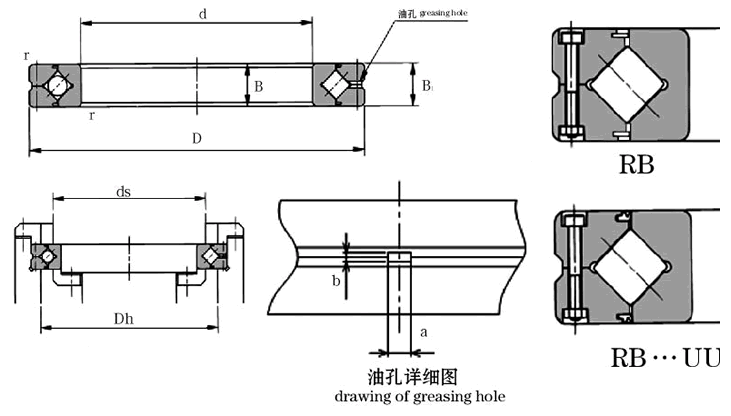

• Ο κώδικας σφραγισμένου τύπου είναι re ••• uu.

• Χρησιμοποιήστε το εξωτερικό δακτύλιο περιστροφικό όταν απαιτείται υψηλή ακρίβεια.

Ιδανικό για χρήση σε μια ποικιλία εφαρμογών, το Crossed Roller ρουλεμάν είναι μια αξιόπιστη επιλογή για την εξασφάλιση της ομαλής λειτουργίας του εξοπλισμού σας. Είτε εργάζεστε στον ιατρικό τομέα είτε στην κατασκευή ακριβείας, αυτό το ρουλεμάν θα ανταποκριθεί στις ανάγκες σας με το υψηλό επίπεδο ακρίβειας και ανθεκτικότητας.

Οι χρήστες επαίνεσαν το σταυρωμένο ρουλεμάν για την αξιοπιστία και την απόδοσή του σε απαιτητικές εφαρμογές. Εκτιμούν τις ολοκληρωμένες σφραγίδες που παρέχουν πρόσθετη προστασία και ηρεμία όταν πρόκειται για τη μακροζωία του εξοπλισμού τους.

Διαφορές μεταξύ των κυλιόμενων ρουλεμάν και των κυλινδρικών κυλίνδρων

Παρόλο που και τα δύο διασταυρωμένα ρουλεμάν και τα κυλινδρικά ρουλεμάν ανήκουν στην κατηγορία των ρουλεμάν, διαφέρουν σημαντικά στο δομικό σχεδιασμό, τα χαρακτηριστικά μεταφοράς φορτίου, την απόδοση ακριβείας και τα σενάρια εφαρμογής. Οι συγκεκριμένες διαφορές έχουν ως εξής:

Από την άποψη του διαρθρωτικού σχεδιασμού, η διαφορά πυρήνα μεταξύ των δύο ψεμάτων στη διάταξη των κυλίνδρων και στη διάταξη των διαδρομών. Λαμβάνοντας το κοινό κυλινδρικό κυλινδρικό κυλινδρικό ρουλεμάν ως παράδειγμα, οι κύλινδροι του είναι κυλινδρικοί και διατεταγμένοι παράλληλα κατά μήκος του άξονα του εδράνου. Οι εσωτερικές και εξωτερικές διαδρομές δακτυλίων είναι επίπεδες δακτυλιοειδείς διαδρομές προσαρμοσμένες στους κυλίνδρους και ορισμένα μοντέλα έχουν μια διαχωρίσιμη δομή (ο εσωτερικός ή ο εξωτερικός δακτύλιος μπορεί να αποσυναρμολογηθεί). Αντίθετα, οι κύλινδροι των διασταυρωμένων κυλίνδρων είναι κυλινδρικά ή σε σχήμα βαρελιού, διατεταγμένα σε διασταυρωμένο μοτίβο (οι παρακείμενοι κυλίνδρους είναι κατακόρυφα κλιμακωτά στους 90 ° κατά μήκος της περιφερειακής κατεύθυνσης). Συνήθως ενσωματώνουν τους εσωτερικούς και εξωτερικούς δακτυλίους σε μια ολοκληρωμένη δομή, με τις διαδρομές να ανοίγουν στην εξωτερική περιφέρεια του εσωτερικού δακτυλίου και στην εσωτερική περιφέρεια του εξωτερικού δακτυλίου. Ορισμένα μοντέλα είναι επίσης εξοπλισμένα με διαχωριστές για να αποφευχθεί η τριβή μεταξύ κυλίνδρων, με αποτέλεσμα μια πιο συμπαγή και εξαιρετικά ολοκληρωμένη συνολική δομή.

Από την άποψη της ικανότητας και της κατεύθυνσης που μεταφέρουν φορτίο, οι δύο τύποι ρουλεμάν είναι κατάλληλοι για εντελώς διαφορετικά σενάρια. Τα κυλινδρικά ρουλεμάν κυλίνδρων φέρουν κυρίως ακτινικά φορτία και έχουν ισχυρή χωρητικότητα μεταφοράς ακτινικού φορτίου (οι κύλινδροι κάνουν επαφή με τις διαδρομές, με αποτέλεσμα μια μεγάλη περιοχή επαφής). Τα μοντέλα με φλάντζες μπορούν να φέρουν μια μικρή ποσότητα μη κατευθυνόμενου αξονικού φορτίου, ενώ τα μοντέλα χωρίς φλάντζα δεν μπορούν να φέρουν αξονικό φορτίο καθόλου και δεν είναι σε θέση να χειριστούν συνδυασμένα φορτία. Λόγω της διασταύρωσης των κυλίνδρων, τα διασταυρωμένα ρουλεμάν μπορούν να φέρουν ταυτόχρονα ακτινικά φορτία, αξονικά φορτία και στιγμές ανατροπής (δηλαδή συνδυασμένα φορτία). Τα φορτία σε διαφορετικές κατευθύνσεις βαρύνουν τους κυλίνδρους σε διαφορετικές γωνίες, εξασφαλίζοντας την ομοιόμορφη κατανομή φορτίου. Εκτελούν ιδιαίτερα καλά σε αντέκριες στιγμές ανατροπής, καθιστώντας τα κατάλληλα για σενάρια που απαιτούν υψηλή ακαμψία και σταθερότητα.

Όσον αφορά την ακρίβεια και τη λειτουργική σταθερότητα, τα διασταυρωμένα έδρανα κυλίνδρων έχουν προφανή πλεονεκτήματα. Ο σχεδιασμός του διασταυρούμενου κυλίνδρου μειώνει σημαντικά την εσωτερική κάθαρση του ρουλεμάν και η επαφή μεταξύ των κυλίνδρων και των διαδρομών είναι επαφή με τη γραμμή (μερικά μοντέλα χρησιμοποιούν επαφή με δύο σημεία), με αποτέλεσμα εξαιρετικά υψηλή ακαμψία υποστήριξης. Η ακτινική και αξονική εκδήλωση κατά τη διάρκεια της λειτουργίας είναι ελάχιστη, επιτρέποντας την τοποθέτηση περιστροφής υψηλής ακρίβειας (οι βαθμοί ακριβείας συχνά φθάνουν στα P5 και P4). Αν και τα κυλινδρικά ρουλεμάν κυλίνδρων έχουν σχετικά υψηλή ακτινική ακρίβεια, περιορίζονται από την παράλληλη δομή ρύθμισης, καθιστώντας πιο δύσκολη την εκκαθάριση. Επίσης, δεν μπορούν να εξισορροπήσουν την αξονική ακρίβεια, οπότε η συνολική ακρίβεια τοποθέτησής τους είναι χαμηλότερη από αυτή των σταυρωμένων ρουλεμάν. Τα κυλινδρικά ρουλεμάν κυλίνδρων επικεντρώνονται περισσότερο στην "σταθερή λειτουργία υψηλής ταχύτητας" και όχι στην "τοποθέτηση υψηλής ακρίβειας".

Όσον αφορά τον περιορισμό της ταχύτητας και των εφαρμοστέων συνθηκών εργασίας, οι δύο ανταποκρίνονται στις ξεχωριστές ανάγκες. Τα κυλινδρικά έδρανα κυλίνδρων έχουν υψηλή περιοριστική ταχύτητα λόγω της παράλληλης διάταξης των κυλίνδρων και της χαμηλής αντίστασης τριβής (ειδικά για διαχωρίσιμες δομές). Είναι κατάλληλα για σενάρια όπως οι κινητήρες, τα κιβώτια ταχυτήτων και οι άξονες εργαλειομηχανών, όπου απαιτούνται υψηλή ταχύτητα και βαρύ φορτίο, αλλά η γενική ακρίβεια τοποθέτησης είναι επαρκής. Τα διασταυρωμένα ρουλεμάν, ωστόσο, έχουν μεγαλύτερη περιοχή τριβής λόγω της διασταύρωσης των κυλίνδρων. Επιπλέον, η εξαιρετικά ολοκληρωμένη συνολική δομή τους οδηγεί σε ελαφρώς ασθενέστερη διάχυση της θερμότητας, με αποτέλεσμα χαμηλότερη περιοριστική ταχύτητα. Είναι πιο κατάλληλα για εξοπλισμό χαμηλής ταχύτητας, υψηλής ακρίβειας, ο οποίος πρέπει να φέρει συνδυασμένα φορτία, όπως οι αρθρώσεις βιομηχανικών ρομπότ, τα πικάπ CNC, τα όργανα μέτρησης ακριβείας και τα βάθρα δορυφορικά κεραία-ο Scenarios με αυστηρές απαιτήσεις για την ακρίβεια και την ακαμψία της περιστροφικής τοποθέτησης.

Επιπλέον, υπάρχουν διαφορές στο κόστος εγκατάστασης και συντήρησης. Τα κυλινδρικά έδρανα κυλίνδρων έχουν μια απλή δομή και υψηλή τυποποίηση. Είναι εύκολο να εγκατασταθούν και να αποσυναρμολογηθούν (τα διαχωρίσιμα μοντέλα δεν απαιτούν ολοκληρωμένη αποσυναρμολόγηση του εξοπλισμού), με αποτέλεσμα το χαμηλό κόστος συντήρησης. Τα διασταυρωμένα έδρανα κυλίνδρων είναι ως επί το πλείστον από την ολοκληρωμένη δομή και έχουν εξαιρετικά υψηλές απαιτήσεις για την ακρίβεια της επιφάνειας τοποθέτησης (πρέπει να εξασφαλιστεί η επιπεδότητα και η ομοιότητα της επιφάνειας τοποθέτησης). Η διαδικασία εγκατάστασης είναι πολύπλοκη και σε περίπτωση αποτυχίας, επισκευής ή αντικατάστασης είναι δύσκολη, οδηγώντας σε σχετικά υψηλότερο κόστος συντήρησης.

Κοινές ερωτήσεις:

• Ε: Μπορεί να χρησιμοποιηθεί το σταυρωμένο ρουλεμάν σε εφαρμογές υψηλής ταχύτητας;
• Α: Ναι, αυτό το ρουλεμάν έχει σχεδιαστεί για να χειρίζεται υψηλές ταχύτητες με ακρίβεια.
• Ε: Διατίθενται σφραγίδες αντικατάστασης για το σταυρωμένο ρουλεμάν;
• Α: Ναι, μπορούν να αγοραστούν σφραγίδες αντικατάστασης για να εξασφαλιστεί η συνεχιζόμενη προστασία για τον εξοπλισμό σας.
