# Ρουλεμάν γωνιακής επαφής: Μια ανάλυση των πλεονεκτημάτων, των χαρακτηριστικών και των διαδικασιών παραγωγής

Τα ρουλεμάν γωνιακής επαφής (ACBB) είναι ρουλεμάν ακριβείας με χαλύβδινες σφαίρες ως στοιχεία κύλισης, όπου οι ράγες σχηματίζουν μια συγκεκριμένη γωνία με τον άξονα. Χρησιμοποιούνται ευρέως σε σενάρια υψηλής ταχύτητας και βαρέως φορτίου, όπως οι άξονες εργαλειομηχανών και τα κιβώτια ταχυτήτων αυτοκινήτων, διαθέτουν χαρακτηριστικά βασικά πλεονεκτήματα, δομικά χαρακτηριστικά και διαδικασίες κατασκευής.

Τα πλεονεκτήματά τους είναι αξιοσημείωτα. Πρώτον, παρουσιάζουν εξαιρετική απόδοση υψηλής ταχύτητας. Οι χαλύβδινες σφαίρες έχουν χαμηλό συντελεστή τριβής κύλισης και όταν συνδυάζονται με βελτιστοποιημένο σχεδιασμό κλωβού, η οριακή τους ταχύτητα είναι πολύ μεγαλύτερη από αυτή των ρουλεμάν κυλίνδρων. Ορισμένα μοντέλα υψηλής ακρίβειας μπορούν να προσαρμοστούν σε ταχύτητες περιστροφής που υπερβαίνουν τις 10.000 σ.α.λ. Δεύτερον, διαθέτουν ισχυρή συνδυασμένη ικανότητα φορτίου. Μέσω του σχεδιασμού των γωνιών επαφής (συνήθως 15°, 25°, 40°), μπορούν να αντέξουν τόσο ακτινικά όσο και μονόδρομα αξονικά φορτία—όσο μεγαλύτερη είναι η γωνία επαφής, τόσο ισχυρότερη είναι η αξονική φέρουσα ικανότητα. Τρίτον, η ακαμψία τους είναι ρυθμιζόμενη. Πολλαπλά σετ ρουλεμάν, εγκατεστημένα σε διαμορφώσεις όπως πλάτη με πλάτη ή πρόσωπο με πρόσωπο, μπορούν να σχηματίσουν ένα σύστημα στήριξης υψηλής ακαμψίας, καλύπτοντας τις ανάγκες του εξοπλισμού μηχανικής κατεργασίας ακριβείας.

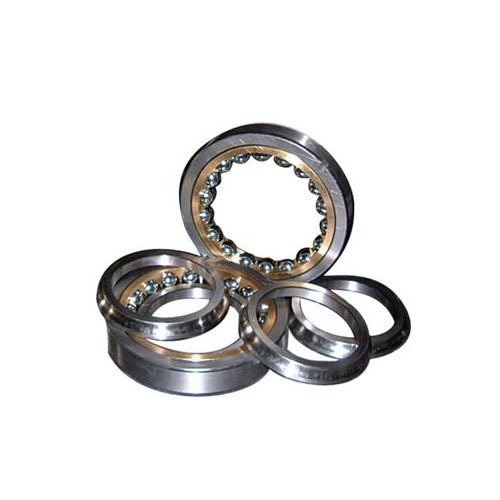

Τα δομικά τους χαρακτηριστικά είναι ευδιάκριτα. Αποτελούνται κυρίως από έναν εσωτερικό δακτύλιο, έναν εξωτερικό δακτύλιο, ατσάλινες μπάλες και ένα κλουβί. Οι αυλακώσεις του εσωτερικού και του εξωτερικού δακτυλίου έχουν αυλακώσεις και μοιράζονται μια κοινή κορυφή γωνίας επαφής. Ταξινομούνται βάσει γωνίας επαφής σε Τύπο C (15°), Τύπο AC (25°) και Τύπο Β (40°), καλύπτουν σενάρια υψηλής ταχύτητας, γενικής χρήσης και βαρέως φορτίου αντίστοιχα. Οι κλωβοί είναι κυρίως κατασκευασμένοι από πλαστικό μηχανικής ή ορείχαλκο - το πρώτο είναι ελαφρύ και χαμηλής τριβής, ενώ το δεύτερο είναι ανθεκτικό σε υψηλές θερμοκρασίες και ανθεκτικό στις κρούσεις. Ορισμένα μοντέλα διαθέτουν δακτυλίους στεγανοποίησης για προστασία από τη σκόνη και το νερό, επεκτείνοντας τον κύκλο συντήρησης.

Η διαδικασία παραγωγής είναι αυστηρή. Χρησιμοποιούνται υλικά όπως χάλυβας υψηλής περιεκτικότητας σε χρώμιο GCr15 ή ανοξείδωτος χάλυβας, που φθάνουν σε σκληρότητα HRC 60-64 μετά από σβήσιμο και σκλήρυνση. Η επεξεργασία ακολουθεί τη σειρά «σφυρηλάτησης - τόρνευσης - θερμικής επεξεργασίας - λείανσης - υπερφινιρίσματος». Η ακρίβεια λείανσης του αυτοκινητόδρομου φτάνει σε βαθμό IT5, με τραχύτητα επιφάνειας τόσο χαμηλή όσο Ra 0,01μm. Η συναρμολόγηση υιοθετεί τη "μέθοδο ταιριάσματος ομάδας" για να εξασφαλίσει συνέπεια στο μέγεθος της χαλύβδινης σφαίρας και ακρίβεια διάκενου. Τα τελικά προϊόντα υποβάλλονται σε πολυδιάστατες δοκιμές, συμπεριλαμβανομένης της ακρίβειας περιστροφής, του θορύβου δόνησης και της διάρκειας ζωής. Τα μοντέλα υψηλής ακρίβειας έχουν τιμές κραδασμών που ελέγχονται πάνω από τον βαθμό Ζ2 για να εξασφαλίζουν σταθερότητα κατά τη λειτουργία υψηλής ταχύτητας.
